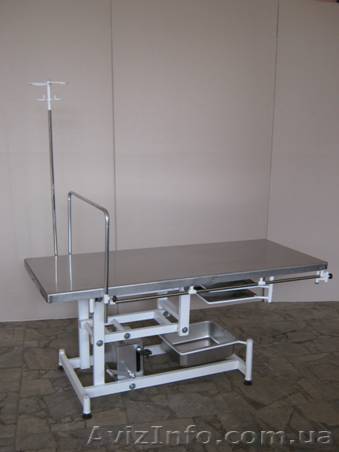

Стол ветеринарный СВУ в Полтаві

1.Технические характеристики:

- Максимальная грузоподъёмность, кг 120

- Высота панели над уровнем пола, мм

- минимальная, 645

- максимальная, 1000

- Размеры панели, мм (длина Х ширина), 1300х700

- Подъем панели, за одно нажатие педали, мм 6

- Габаритные размеры стола, мм 1300х850х1000

- Масса, кг, не более 55

- Средний срок службы, лет, не менее 8

2. Устройство и принцип работы

2.2. Стол представляет собой сборную конструкцию, состоящую из неподвижного основания, панели, рычажного механизма, подъема-опускания панели и гидропривода, позволяющего осуществлять вертикальное перемещение панели с фиксацией выбранной высоты.

2.3. Основание стола установлено на четырех винтовых опорах, служащими для установки панели стола по уровню относительно пола операционной комнаты.

На одной из опор основания расположен поворотный кронштейн с кассетой для установки большого лотка.

2.4. Панель стола состоит из трубчатого каркаса с вертикальными стойками, являющимися частью рычажного механизма вертикального перемещения панели.

Плоскость для лежания панели и ее боковые стороны обшиты листом из коррозионно-стойкой стали (нержавейка). Под панелью имеется кронштейн с двумя поворотными кассетами для установки малых нержавеющих лотков. По углам панели расположены четыре поворотных кронштейна для установки штативной стойки. Под панелью, вдоль ее длинных сторон равномерно расположены скобы и крючки, предназначенных для крепления ремней фиксирующих тело животного во время операции.

2.5. Механизм подъема-опускания панели расположен между основанием и панелью стола

и состоит из системы рычагов, управляемых гидроприводом. Опорная поверхность гидропривода расположена на качающейся платформе , укрепленной на основании , а толкающий шток гидропривода закреплен на одном из шатунов, соединяющих стойки основания с вертикальными стойками трубчатого каркаса панели.

2.6. Управление гидроприводом – педальное: многократным нажатием на правую педаль осуществляется подъем панели, однократным нажатием на левую педаль – плавное опускание ( для остановки опускания панели, достаточно снять ногу с педали).
